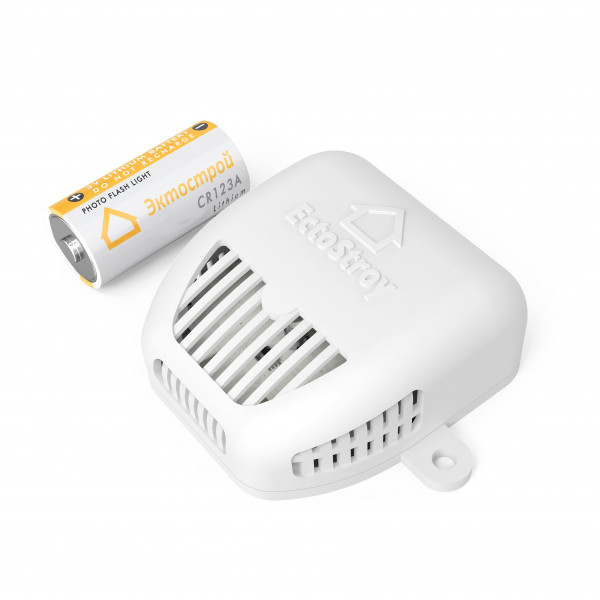

Беспроводной датчик температуры LoRa

Цена : 3 990 р.

В корзину!

Модель: ES-TELW-01

Измерение температуры воздуха с погрешностью до 0,9 градуса Цельсия. Радиоканал большого радиуса действия. Есть крепление на стену. Разработан и произведен в Эктострой. Для подключения к системе Ectocontrol потребуется: "Адаптер для беспроводных датчиков LoRa"

Работает с версиями    ectoControl 3.0/3.1/3.2/3.3/4.0, до 32 шт. на систему;
Габариты    50*55*24мм;
Диапазон рабочих температур    0…+50 °С.;
Элемент питания    CR123A (3,0В), время работы 10-18 мес.
Подключение к системе    радио 868 МГц, до 1.5 км;

1. Что умеет датчик?
- измерять температуру окружающего воздуха и передавать ее
значение в систему мониторинга и управления ectoControl;
- вызывать тревожные оповещения посредством системы
ectoControl: SMS, Push, голосовые оповещения по сети GSM;
- накапливать статистику показаний в Личном кабинете
ectoControl;
2. Технические характеристики
НАИМЕНОВАНИЕ Значение Примечание
Рабочая частота 868 МГц
Ширина рабочей полосы 250 кГц До 100мВт (20dBm), не
требует лицензирования.
ГКРЧ № 08-24-01-001
Чувствительность приемника -123dBm
Длительность пакета данных 116мс
Дальность радиосвязи в прямой
видимости
До 1 км При наличии внешней
антенны адаптера
Количество датчиков,
подключаемых к одному
центральному блоку
До 32 шт. В общем адресном
пространстве проводных
датчиков ДОП
Габаритные размеры 50*55*24мм Встроенная антенна
Рабочая частота 868 МГц
Диапазон рабочих температур 0…+55С
Совместимость с системами
ectoControl
3.0, 3.1, 3.2,
3.3, 4.0
Элемент питания CR123A (3В)
Время автономной работы 7…15 мес.
Смотри на YouTube
2  3. Программирование и настройка
Радиодатчики LoRa необходимо запрограммировать в адаптер LoRa (не входит в
комплект датчика, приобретается отдельно). При этом система автоматически
запрограммирует датчики к себе в память под видом устройств порта ДОП. Вы
сможете добавлять эти устройства в любые программы и просто считывать
показания датчиков также, как и для устройств ДОП (только теперь это будут датчики
LoRa, хотя и будут отображаться как устройства с портом ДОП). Можно
запрограммировать до 32 датчиков LoRa для одного адаптера (к системе можно
подключать только один адаптер).
При программировании датчиков к порту ДОП системы
должен быть подключен только адаптер LoRa. После
программирования датчиков к порту ДОП могут быть
подключены и другие устройства.
Перед началом работы с датчиком выполните следующие
шаги:
Откройте корпус датчика, отвинтив крепежные винты. Установите
элемент питания (тип CR123A, напряжение 3В), подключив его клеммы
к клеммам в батарейном отсеке. При правильной установке элемента
питания зеленый индикатор датчика загорится на некоторое время и
затем погаснет. Закройте корпус датчика, зафиксировав его винтами.
СОБЛЮДАЙТЕ ПОЛЯРНОСТЬ БАТАРЕИ ВО ИЗБЕЖАНИИ ВЫХОДА
ДАТЧИКА ИЗ СТРОЯ!
Убедитесь, что к порту ДОП системы подключен только Адаптер LoRa.
Кратковременно нажмите кнопку «УСТ» на задней панели системы.
После загорания желтого индикатора «УСТ», система будет ожидать
программирования беспроводных устройств. Приложите магнит на
одну секунду к корпусу датчика в месте, указанном на рисунке. Зеленый
индикатор датчика мигнет один раз, а затем мигнет три раза,
показывая, что датчик запрограммировался в адаптер. При
возникновении ошибки зеленый индикатор загорится на одну-две
секунды и погаснет, в этом случае повторите приложение магнита.
Для завершения программирования датчика в систему снова нажмите
кнопку УСТ на системе. Система издаст звуковой сигнал 3 раза. После
этого в системе должен появится добавляемый датчик.
Для программирования прочих датчиков повторите все шаги с
начала.
Проверьте качество связи системы с датчиком в месте его
предполагаемой установки. Для этого снова приложите магнит в
указанное на рисунке место и удерживайте его постоянно. Датчик
перейдет в режим проверки качества связи:
четыре мигания в секунду – устойчивая связь датчика и системы;
одно мигание в секунду – связь неустойчивая.
Если индикатор погас, связь с системой в этом месте отсутствует.
Смотри на YouTube
3
Для выхода из режима проверки связи уберите магнит. Датчик
подтвердит переход в рабочий режим двукратным миганием
индикатора.
Установите и закрепите датчик в выбранном месте.
Место поднесения магнита для программирования датчика в
систему и для проверки качества связи.
Место свечения зеленого индикатора радиосети.
Крепежные отверстия датчика.
4. Настройка системы для работы с датчиком
После добавления датчика в систему он автоматически отобразится в Личном
кабинете в разделе «Оборудование». Теперь Вы сможете контролировать текущее
состояние датчика, менять его имя, редактировать признаки оповещения по
тревожным ситуациям, просматривать графики его работы.
Если Вы не пользуетесь Личным кабинетом, ряд настроек и просмотр состояния
датчика доступны через SMS-команды.
КАК УЗНАТЬ СОСТОЯНИЕ ДАТЧИКА?
Чтобы проверить правильность программирования датчика в систему, отправьте
системе SMS-команду «EXT» или «ДОП» (здесь и далее все команды при необходимости
нужно начинать с четырехзначного пароля системы, если номер, с которого
отсылаются команды, системе неизвестен). Пример:
В ответ система вышлет информацию обо всех внешних датчиках. Убедитесь, что
запрограммированный датчик отображается в списке как W01-ABCDEF-Т, где «W01» –
адрес радиодатчика (W1…W32), «ABCDEF» – уникальный код датчика, указанный на его
задней крышке рядом с батарейным отсеком, «Т» – имя, данное датчику системой по
умолчанию.

4  КАК ПРОВЕРИТЬ РАБОТОСПОСОБНОСТЬ ДАТЧИКА?
Убедитесь в ЛК, что датчик присутствует, а его показания соответствуют реальности.
Если вы не пользуетесь ЛК, отошлите системе SMS-команду запроса отчета *. В ответе
будут указаны показания датчика. Пример:
КАК УДАЛИТЬ ДАТЧИК?
Чтобы удалить выбранный радиодатчик, отправьте SMS-команду EXT-Wn, где n – номер
удаляемого датчика, указанный в общем списке запрограммированных датчиков в
ответе на команду EXT. Пример:
КАК ПЕРЕИМЕНОВАТЬ ДАТЧИК В ОТЧЕТЕ?
Чтобы в отчете, который высылает система, вместо "Т" показывалось иное слово,
отправьте на систему SMS с текстом: буква "W" с номером датчика из списка всех
датчиков, двоеточие, новое имя. Пример:
ОСТАЛИСЬ ПРОБЛЕМЫ? ПРОВЕРЬТЕ:
- правильно ли установлен элемент питания? Не разряжен ли он?
- загорается ли зеленый индикатор при установке элемента питания?
- была ли повторно нажата кнопка «УСТ» и зажигался ли индикатор «УСТ» системы
перед программированием?
- мигал ли индикатор согласно инструкции, при программировании датчика?
- не заполнена ли память системы ранее запрограммированными датчиками?
- не был ли программируемый датчик запрограммирован ранее?
